Декодирование 100G QSFP28 Оптического Трансивера

Декодирование 100G QSFP28 Оптического Трансивера

  Для большенства ЦХОДов и провайдеров сетевых услуг если они хотят оставаться конкурентоспособными, они должны улучшить свою сеть до более высокой скорости, чтобы передавать сетевые услуги. В последние годы мы больше говорили о 10G и 40G. Теперь наступает время 100G по новым исследованиям HIS. Прогнозируется то, что провайдеры сетевых услуг ожидают повысить порты 100G до 38% в 2018. Имеется много способов переключить сеть на 100G в связи с появлением разных коммутаторов и стандартов, среди которых 100G QSFP28 модули считаются предпочтительным выбором. Эта статья будет подробно представлять 100G QSFP28 оптические трансиверы.

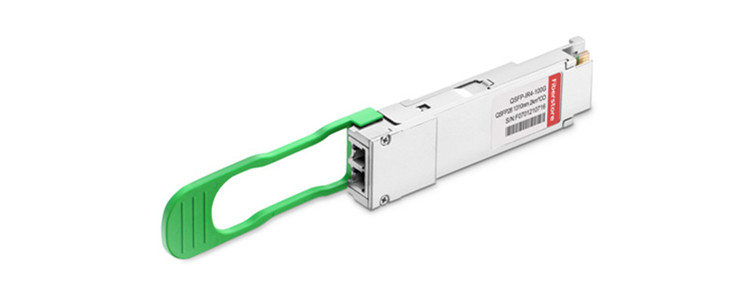

Основа 100G QSFP28

  Мы знаем, что 40G QSFP+ модуль использует четыре 10G линии для двухпутной передачи данных со скоростью 40G. 100Gbase QSFP28 модуль имеет одинаковую форму упаковки и количество линий передачи как QSFP+. Но он не может поддерживать скорость передачи данных до 28G в каждой линии. QSFP28 оптический трансивер предназначен для передачи оптических сигналов со скоростью 100G через четыре 28G линии. По сравнению с 100Gbase CFP модулями, 100G QSFP28 обладает более высокой плотностью, что  становится все более популярным на рынке 100G.

Варианты для 100G QSFP28 Модулей

  QSFP28 модуль впервые был изобретен в 2013 году. С развитием за некоторые годы имеются разные 100G QSFP28 модули, которые поддерживают разные стандарты и прменения.

100Gbase-SR4 QSFP28

  Поскольку большенство ЦХОДов опираются на многомодовые волокна, стандарт IEEE для 100G QSFP28, который поддерживает передачу данных на коротких дистанциях через многомодовое волокно, был впервые опубликован - это  100GBase-SR4. QSFP-100G-SR4 модуль может поддерживать передачу данных со скоростью 100G до 70m через OM3 и до 100m через OM4.

100Gbase-SR4 QSFP28 модуль реализирует двухпутную передачу данных в четырех 25G линиях через восемь волокон. Таким образом, он имеет интерфейс MTP.

100Gbase-LR4 QSFP28

  Для дальней передачи данных  100Gbase-LR4 стандарта IEEE используется в QSFP28 модуле, который известен как  QSFP-100G-LR4 модуль. В отличие от QSFP-100G-SR4 модулей, QSFP-100G-LR4 применяет технологии WDM для передачи данных в четырех 25G линиях. Четыре 25G оптических сигнала передаются через четыре разные длины волны. Он имеет дуплексный LC интерфейс для двухпутной передачи со скоростью 100G.

100Gbase-LR4 QSFP28 может поддерживать расстояние передачи данных макс. до 10km через одномодовое волокно.

100Gbase-PSM4 QSFP28

  К разным приложениям применяются разные требования, такими образом, опубликованы другие стандарты MSA. Например, 100Gbase-LR4 QSFP28, который поддерживает передавать данные на дистанции 10 км, подходит для многих применений. Но эти модули дорогие. 100Gbase-PSM4 QSFP28 предназанчен для поддержки расстояния передачи данных макс. до 500м через одномодовые многоволоконные кабели. Он имеет интерфейс MTP.

100Gbase-CWDM4 QSFP28

  Другой модуль также предназначен для удовлетворения разных требований к расстоянию. MSA опубликовал стандарт 100Gbase-CWDM4 для QSFP28 при одномодовом режиме до 2км через дуплексный LC интерфейс. Он тоже применяет технологии WDM как 100Gbase-LR4. Но расстояние передачи данных короче и затраты ниже.

QSFP28 DAC

  Кроме вышеупомянутых широко используемых QSFP28 оптических трансиверов, QSFP28 DAC также предоставляется на рынке для уменьшения затрат на соединения 100G на короткие расстояния. Имеются два основных типа QSFP28 кабелей прямого подключения: QSFP28 - QSFP28 DAC и QSFP28 - SFP28 DAC. Бывшие кабели прямого подключения имеют длину как медный кабель и оконцованы коннектором QSFP28 в каждом конце. И последние имеют длину как breakout кабель, и один конец кабеля оконцован коннектором QSFP28 и другой оконцован четырьмя SFP28 модулями. QSFP28 - SFP28 DAC может реализовать передачу данных со скоростью 25G до 100G. Длина QSFP28 DAC обычно составляет до 5м, поэтому он может использоваться для широкого комплекса применений в ЦХОДе.

Решение Отправки 100G QSFP28 Модулей в Тот День После Заказа

  QSFP28 является  рекомендуемыми методами переключения сети 100G. Для всех вышеупомянутых самых популярных 100G QSFP28 модулей доступна отправка в тот день после заказа. Вы можете найти общие или совместимые с определеными брендами модули. В таблице ниже перечислена часть продуктов для вашей справки.

100G QSFP28 Модуль	Интерфейс	Тип Волокна	Расстояние	Стандарты
100Gbase-SR4 QSFP28	MTP	Многомодовый	70m (OM3); 100m (OM4)	IEEE
100Gbase-LR4 QSFP28	LC Дуплекс	Одномодовый	10km	IEEE
100Gbase-PSM4 QSFP28	MTP	Одномодовый	500m	MSA
100Gbase-CWDM4 QSFP28	LC Дуплекс	Одномодовый	2km	MSA
