Оптимизировать Ёмкость Сети с Ленточным Оптическим Кабелем

Оптимизировать Ёмкость Сети с Ленточным Оптическим Кабелем



  Поскольку скорости передачи данных протоколов развиваются все выше и выше, локальная сеть (LAN) в университетском городке, строительные магистрали и ЦХОД, как ожидается, используют кабели с большими количествами волокон, чтобы удовлетворить ускорения пропускной способности системы. В этом случае ленточные оптические кабели были введены, чтобы увеличить плотность волокна в кабеле и снизить затраты. Кроме того, ленточный оптический кабель характеризуется более простым соединением и плавным расширением в будущем. Давайте посмотрим, как применить ленточные оптические кабели в вашем ЦХОДе, чтобы увеличить ёмкость вашей сети.

Ленточный Оптический Кабель Распутан

Ленточный Оптический Кабель предлагает оптимальный вариант для развертывания в университетском городке, зданиях и ЦХОДе, где требуются большое количество волокна (более 24 волокон). Волоконный кабель доступен с 2-, 4- и 8-ленточным, в то время как 12-ленточный наиболее популярен в по-новому разработанных сетях. 24-ленточный становится популярным в США, и когда он завершён или сращен, он рассматривается как 2 х 12 разветвлением 24.

  Ленточный оптический кабель обладает такой же прочной эффективностью, как стандартный кабель с трубчатым сердечником, однако, получает максимальную плотность волокон относительно диаметра кабеля. Что касается конструкции кабеля, он состоит от 12 до 216 волокон внутри центральной трубы. При использовании наружной прокладки, обычно применяется неогнезащитная оболочка. Внутри помещений используется огнезащитная оболочка.

Как Проводить Ленточный Оптический Кабель в ЦХОДе?

  Среди ленточных оптических кабелей с различными количествами волокон, 12-волоконные ленты наиболее часто и широко используются. 12-волоконный ленточный оптический кабель может быть легко завершён и с симплексными и с дуплексными разъемами как LC и SC, или с разъемами MTP/MPO. Разъем MTP/MPO является высокоплотным 12-волоконным push/pull оптическим разъемом, который используется для минимизации ошибок, уменьшения заторов в патч-панелях и процессе быстродействия кабельного хозяйства сети. Разъем МТР/МРО обычно претерминированный, либо в виде косички, который сращиваются на 12-волоконную ленту, либо в виде магистрали MTP/MPO разъема, завершена на каждом конце.

  Многие руководители ЦХОДов склонны использовать претерминированные кабели, чтобы обеспечить самую качественную эффективность вносимых потерь и обратных потерь разъема и упростить прокладку кабеля. Следовательно, использование ленточного оптического кабеля с разъемом MTP/MPO оказывается надежным и реальным вариантом для достижения максимальной емкости ЦХОДа. Здесь мы проиллюстрируем три проекта для применения ленточных оптических кабелей в вашем ЦХОДе.



  Проект первый: Использовать ленточные оптические кабели для соединения с MTP/MPO harness сборкой.

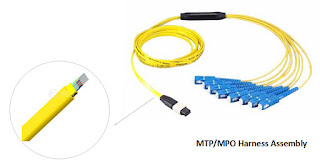

  Мы знаем, что жгуты имеют MTP/MPO разъемы на одном конце кабеля, и симплексные и дуплексные разъемы на другом конце. Таким образом, это функционирует, чтобы разделить 12-волоконные ленточные оптические кабели с MTP/MPO разъемом в разъемы симплексного и дуплексного типа. На следующем рисунке показан MTP/MPO harness сборки с ленточным оптическим кабелем.



  Проект второй: Использовать ленточные оптические кабели для соединения и кроссировки приложений с MTP/MPO trunk кабелем и модулем MTP/MPO.



  Этот модуль имеет адаптеры симплексного или дуплексного порта на передней панели, и один или два адаптера разъема MTP/MPO на задней панели. Это нужно, чтобы разделить ленточные оптические кабели с MTP/MPO разъемом в разъемы симплексного и дуплексного типа, то симплексные и дуплексные патч-корды могут использоваться для развертывания в портах оборудования системы, патч-панелях или клиентских точках. И оптоволоконная сохраняется с интегрированной монтажной схемой, встроенной в модуль.

  Проект третий: Принимать ленточный оптический кабель в трассах и помещениях.



  Так как плотность оптоволокна в трассе и помещении имеет решающее значение для эффективного охлаждения системы и удаления кабеля, максимизирование использование путей и пространств имеет жизненно важное значение, особенно для университетского городка и ЦХОДов, где помещение всегда ограничено и драгоценно. С помощью ленточного оптического кабеля, можно сэкономить до 45% площади, увеличить в три раза емкость лотка волокна, при минимальном весе лотка кабеля.

Вывод

  При общей комбинации конструкции кабеля, плотности волокон и относительных затрат, ленточный оптический кабель кажется логичным и возможным решением для ЦХОДов с высокой плотностью. В то же время, ленточный оптический кабель лучше всего подходит для развертывания в университетском городке, строительстве магистральных сетей и магистральной сети ЦХОДа, обеспечивая самую высокую плотность волокон в коробах, каналах и патч-панелях. Кроме того, он способен удовлетворить потребность в будущем расширении.
